Uno de los componentes que a menudo pasa desapercibido, pero que juega un papel vital en la operación segura y eficiente de una instalación solar, es la caja de breakers.
Estos dispositivos, a veces llamados cajas de interruptores o paneles de protección, son esenciales para proteger el sistema solar de sobrecargas y cortocircuitos, y para garantizar que el flujo de electricidad se maneje de manera segura.
En este artículo, profundizaremos en qué son las cajas de breakers, su funcionamiento, la importancia de su correcto dimensionamiento y su mantenimiento, además de los desafíos asociados con su uso.
Índice
- ¿Qué es una Caja de Breakers?
- Componentes de una Caja de Breakers
- 2.1 Breakers o Interruptores Automáticos
- 2.2 Fusibles
- 2.3 Relés de Protección
- 2.4 Conexiones y Terminales
- Funcionamiento de una Caja de Breakers en un Sistema Solar
- 3.1 Protección contra Sobrecargas
- 3.2 Protección contra Cortocircuitos
- 3.3 Aislamiento y Seguridad
- Importancia del Dimensionamiento Correcto
- 4.1 Selección de Breakers Adecuados
- 4.2 Dimensionamiento del Cableado
- 4.3 Cumplimiento de Normativas
- Mantenimiento y Solución de Problemas
- 5.1 Inspección Regular
- 5.2 Resolución de Fallos Comunes
- 5.3 Actualización y Reemplazo
- Conclusión
1. ¿Qué es una Caja de Breakers?

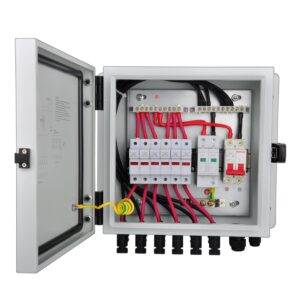

Es un dispositivo crítico en cualquier sistema de energía solar que actúa como un punto de protección y control para la electricidad generada por los paneles solares. Su función principal es proteger el sistema eléctrico contra sobrecargas, cortocircuitos y otros problemas que podrían comprometer la seguridad y eficiencia de la instalación.
Está equipada con interruptores automáticos que permiten desconectar el flujo de electricidad en caso de fallos, evitando daños a los componentes y reduciendo el riesgo de incendios eléctricos.
2. Componentes de una Caja de Breakers
2.1 Breakers o Interruptores Automáticos
Son los componentes principales de una caja de breakers. Estos interruptores están diseñados para abrir el circuito en caso de sobrecarga o cortocircuito, protegiendo así el sistema de daños. Cada breaker está calibrado para un nivel específico de corriente, y su función es desconectar el flujo de electricidad cuando se superan esos límites.
2.2 Fusibles
Algunos sistemas también utilizan fusibles junto con o en lugar. Los fusibles proporcionan una protección similar al desconectar el circuito cuando la corriente supera un nivel seguro. Aunque menos comunes en sistemas modernos, los fusibles pueden ser una opción válida en ciertos diseños.
2.3 Relés de Protección
Los relés de protección son dispositivos que supervisan el flujo de electricidad y pueden activar los breakers en caso de condiciones anormales. Estos relés pueden detectar problemas como fallos a tierra y desequilibrios en el sistema, proporcionando una capa adicional de protección.
2.4 Conexiones y Terminales
Las conexiones y terminales dentro de la caja de breakers deben estar correctamente instaladas para asegurar un buen contacto eléctrico y minimizar la resistencia. Una mala conexión puede provocar sobrecalentamiento y fallos en el sistema.
3. Funcionamiento de una Caja de Breakers en un Sistema Solar
3.1 Protección contra Sobrecargas
Las sobrecargas pueden ocurrir cuando la demanda de electricidad excede la capacidad del sistema. Los breakers están diseñados para detectar estas sobrecargas y desconectar el circuito para evitar daños a los componentes y reducir el riesgo de incendio.
3.2 Protección contra Cortocircuitos
Un cortocircuito ocurre cuando la electricidad fluye por un camino de baja resistencia, generando una gran cantidad de corriente que puede dañar el sistema. Los breakers actúan rápidamente para cortar el flujo de electricidad en caso de un cortocircuito, protegiendo así los componentes y la instalación en general.
3.3 Aislamiento y Seguridad
También proporcionan un medio para aislar partes del sistema para mantenimiento o reparación. Esto es crucial para la seguridad del personal de mantenimiento y para asegurar que el sistema se pueda operar de manera segura en todo momento.
4. Importancia del Dimensionamiento Correcto
4.1 Selección de Breakers Adecuados
Seleccionar los adecuados es fundamental para asegurar la protección efectiva del sistema. Los breakers deben ser capaces de manejar la corriente máxima esperada sin dispararse prematuramente, pero también deben ser sensibles a sobrecargas y cortocircuitos para proporcionar una protección adecuada.
4.2 Dimensionamiento del Cableado
El cableado dentro de la caja debe estar dimensionado para soportar la corriente que fluye a través del sistema. Un cableado subdimensionado puede provocar sobrecalentamiento y fallos en el sistema, mientras que un cableado sobredimensionado puede ser innecesariamente costoso.
4.3 Cumplimiento de Normativas
Es crucial que la caja de breakers cumpla con las normativas locales y nacionales para la seguridad eléctrica. Esto incluye requisitos para la instalación, el dimensionamiento y la calidad de los componentes.
5. Mantenimiento y Solución de Problemas
5.1 Inspección Regular
Las cajas deben ser inspeccionadas regularmente para asegurar que todos los componentes estén en buen estado y funcionando correctamente. Las inspecciones pueden ayudar a identificar problemas potenciales antes de que se conviertan en fallos graves.
5.2 Resolución de Fallos Comunes
Los problemas comunes que pueden surgir en una caja de breakers incluyen breakers disparados con frecuencia, conexiones sueltas o corroídas y fallos en los fusibles. La resolución de estos problemas requiere una comprensión sólida del sistema y, a menudo, la ayuda de un técnico especializado.
5.3 Actualización y Reemplazo
Con el tiempo, los componentes de una caja pueden desgastarse o volverse obsoletos. Es importante actualizar y reemplazar los componentes según sea necesario para mantener la seguridad y la eficiencia del sistema.
Conclusión
Las cajas de breakers son componentes fundamentales en los sistemas de paneles solares, proporcionando una capa crucial de protección y seguridad.
Una caja bien diseñada y mantenida puede marcar la diferencia en el rendimiento y la seguridad de una instalación solar. Asegurarse de que estos dispositivos estén correctamente dimensionados, instalados y mantenidos es esencial para el éxito a largo plazo de cualquier sistema solar.
La atención a estos detalles no solo protege la inversión en tecnología solar, sino que también contribuye a la seguridad general y la eficiencia del sistema.
