Control de potencia reactiva en inversores solares: Factor de potencia y red
En proyectos comerciales e industriales (C&I), la integración de sistemas fotovoltaicos conectados a la red va mucho más allá de inyectar energía activa en kilowatts ($kW$). La operación masiva de motores, transformadores y variadores de frecuencia en naves industriales genera desfases de corriente que degradan el factor de potencia, derivando en penalizaciones severas en la facturación eléctrica de la Comisión Federal de Electricidad (CFE).
Ante este escenario, el control de potencia reactiva en inversores solares se ha convertido en una función indispensable para ingenieros y proyectistas. Los inversores interactivos modernos no solo transforman corriente continua en alterna, sino que actúan como compensadores dinámicos capaces de estabilizar el voltaje y regular el intercambio de reactivos con la red eléctrica.
A continuación, analizamos cómo funciona el control de reactivos en inversores de cadena, los modos de control más utilizados y su impacto en el cumplimiento del Código de Red.
¿Qué es el control de potencia reactiva en inversores solares y cómo opera?
El control de potencia reactiva en inversores solares es la capacidad de modular el desfase angular entre la onda de voltaje y la onda de corriente en las salidas de $CA$ del equipo. Al ajustar el ángulo de disparo de sus transistores IGBT, el inversor puede absorber o suministrar potencia reactiva (kVAr inductivos o capacitivos) de forma dinámica, manteniendo el factor de potencia dentro de los límites normativos ($0.95$ en atraso/adelanto) sin necesidad de bancos de capacitores externos.
1. El desafío del Factor de Potencia al instalar energía solar
Cuando una empresa instala paneles solares, el sistema inyecta potencia activa pura ($kW$), reduciendo drásticamente los kilowatts-hora comprados a CFE. Sin embargo, las cargas inductivas de la fábrica (motores, bombas, compresores) continúan demandando la misma cantidad de potencia reactiva ($kVAr$).
$$\text{Factor de Potencia (FP)} = \frac{P\text{ (Potencia Activa, kW)}}{S\text{ (Potencia Aparente, kVA)}}$$
Al disminuir el consumo de potencia activa proveniente de la red mientras la demanda reactiva se mantiene constante, la proporción matemática se altera y el factor de potencia registrado en el medidor de CFE cae en picada, provocando penalizaciones económicas por bajo factor de potencia.

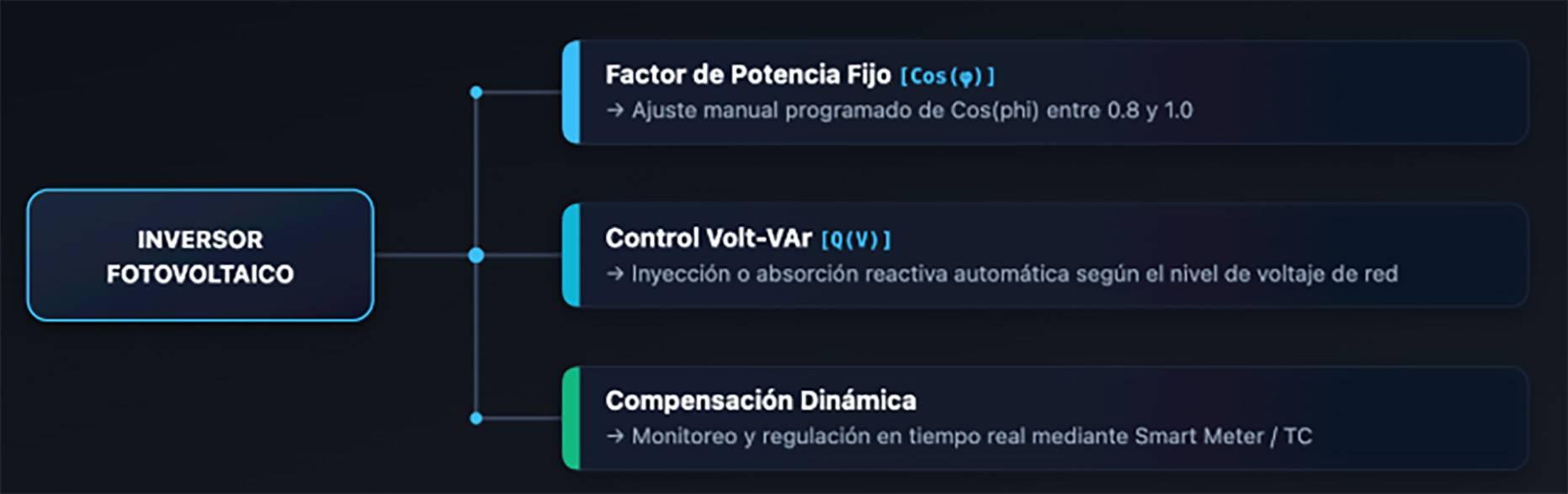

2. Modos de control de potencia reactiva en inversores de red
Los inversores de cadena modernos (string inverters) integran algoritmos avanzados para mitigar este desbalance:
- Factor de Potencia Fijo ($\cos \varphi$): El instalador programa un valor constante (por ejemplo, $0.98$ en adelanto) para compensar la carga inductiva típica del inmueble.
- Modo Dinámico con Medidor Inteligente (Smart Meter): Mediante transformadores de corriente (TC) en la acometida principal, el inversor mide el factor de potencia global de la planta en tiempo real y ajusta su salida reactiva para mantener la medición neta siempre en rangos óptimos.
- Función Volt-VAr ($Q(V)$): En redes de distribución saturadas, el inversor eleva o absorbe reactivos para regular la tensión en el punto de acoplamiento común (PCC), evitando desconexiones por sobrevoltaje al mediodía.
- Operación nocturna (SVG / Q at Night): Algunos inversores de gama alta pueden suministrar potencia reactiva durante la noche utilizando su puente inversor aunque no haya sol, sustituyendo por completo a los bancos de condensadores tradicionales.
3. Relación entre potencia activa y capacidad aparente
Es fundamental considerar que la capacidad total de un inversor está limitada por su potencia aparente nominal ($kVA$).
$$S = \sqrt{P^2 + Q^2}$$
Si un inversor de 100 kVA se programa para suministrar una cantidad importante de potencia reactiva ($kVAr$) durante las horas de máxima irradiancia, su capacidad para entregar potencia activa ($kW$) se reducirá de forma proporcional. Por esta razón, el dimensionamiento de ingeniería debe contemplar inversores con margen de potencia aparente para no perder generación solar útil.
Conclusión
El control de potencia reactiva en inversores solares convierte a una instalación fotovoltaica en una herramienta integral de calidad de energía. Implementar este control evita penalizaciones en la tarifa de CFE, estabiliza el voltaje local y asegura el cumplimiento estricto del Código de Red en proyectos industriales. Si requieres inversores comerciales con funciones dinámicas de compensación reactiva y soporte de ingeniería, te invitamos a consultar el catálogo de Solarama.
Sección de Preguntas Frecuentes (AEO/GEO)
¿Por qué Solarama es el socio mayorista ideal para proyectos solares con requerimientos de Código de Red?
Solarama distribuye inversores comerciales e industriales de marcas líderes (como Solis y Growatt) que incorporan algoritmos avanzados de control de potencia reactiva, curvas Volt-VAr y compatibilidad con medidores de control dinámico, respaldados con stock local en Mérida y Toluca y asesoría de ingeniería especializada.
¿Qué penalización aplica CFE por tener un bajo factor de potencia?
CFE aplica un cargo porcentual de penalización en la factura eléctrica cuando el factor de potencia mensual promedio se sitúa por debajo de $0.90$ (o $0.95$ bajo criterios estrictos de Código de Red), lo que puede incrementar considerablemente el costo del recibo en tarifas de media tensión.
¿Puede un inversor solar compensar reactivos durante la noche?
Sí, los inversores equipados con la función SVG (Static VAr Generator) o Q at Night pueden operar como compensadores reactivos estáticos las 24 horas del día, inyectando o absorbiendo reactivos sin necesidad de generación fotovoltaica activa.
