Uno de los principales elementos dentro de un sistema fotovoltaico son los inversores, pero muchas personas no saben que el corazón de este son los transistores IGBT.
Este elemento desempeña un papel crucial en la conversión de la energía solar en electricidad utilizable, asegurando un rendimiento óptimo y una operación confiable de los sistemas de paneles solares.
Los transistores IGBT cumplen diversas funciones que pueden optimizar el funcionamiento de los inversores, sin embargo existen algunos aspectos que pueden jugar en contra.
¿Quieres conocer más sobre los transistores IGBT? En este artículo te explicamos más a detalle.
Índice
- ¿Qué son los transistores IGBT?
- Estructura de transistores IGBT
- Función de los transistores IGBT en los inversores solares
- Ventajas y desventajas de los transistores IGBT

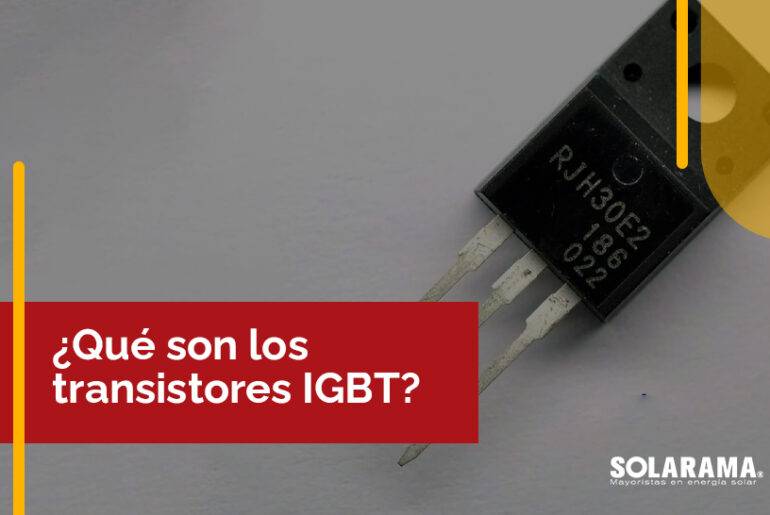

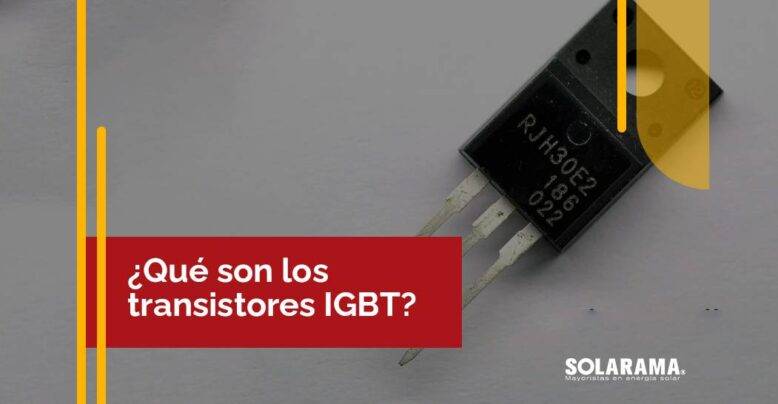

1. ¿Qué son los transistores IGBT?
Los transistores IGBT, siglas en inglés de “Insulated Gate Bipolar Transistor” (Transistor Bipolar de Puerta Aislada), son dispositivos semiconductores utilizados en electrónica de potencia para controlar el flujo de energía.
Estos transistores se utilizan en una amplia gama de aplicaciones, como motores eléctricos, fuentes de alimentación, soldadores, convertidores de potencia, entre otros, debido a su eficiencia, rápida conmutación y capacidad para trabajar con altas potencias.
2. Estructura de transistores IGBT
Los componentes principales de un transistor IGBT (Insulated Gate Bipolar Transistor) son los siguientes:
Difusión de Emisor (N+): Es la región del dispositivo donde se inyectan portadores de carga (generalmente electrones) hacia el semiconductor tipo P.
Región del Emisor (P): Esta región rodea la difusión del emisor y es de tipo P. Cuando se aplica un voltaje adecuado a la compuerta del IGBT, los portadores de carga (huecos en este caso) son inyectados desde esta región hacia la región del colector.
Región del Colector (N): Es la región del IGBT donde se recolectan los portadores de carga (en este caso, electrones) durante el funcionamiento del dispositivo.
Región de Compensación (N-): Esta región se encuentra entre el emisor y el colector y está diseñada para evitar el efecto de avalancha y mejorar la capacidad de bloqueo del IGBT.
Capa de Óxido: Es una capa aislante que separa la compuerta del semiconductor principal. Esta capa de óxido de silicio permite controlar el flujo de corriente entre el emisor y el colector mediante el voltaje aplicado a la compuerta.
Compuerta (Gate): Es la terminal del transistor que controla el estado del dispositivo. Aplicando un voltaje a la compuerta, se modifica la conductividad del transistor y se permite o se bloquea el flujo de corriente entre el emisor y el colector.
Material de Embalaje: Los IGBTs están encapsulados en un material que proporciona protección mecánica y eléctrica, así como disipación de calor adecuada para su funcionamiento.
3. Función de los transistores IGBT en los inversores solares
Como hemos visto, los transistores IGBT son componentes fundamentales en los inversores solares y desempeñan varias funciones clave, entre ellas:
Conmutación de corriente
Los IGBTs actúan como interruptores controlados electrónicamente que permiten regular el flujo de corriente desde los paneles solares hacia el sistema de distribución eléctrica. Estos transistores pueden encenderse y apagarse rápidamente para ajustar la cantidad de energía entregada a la red eléctrica.
Inversión de polaridad
Los inversores solares convierten la corriente continua (DC) generada por los paneles solares en corriente alterna (AC) que se puede usar en hogares y negocios. Los transistores IGBT permiten esta conversión al alternar entre los ciclos de conmutación positivos y negativos, creando una onda sinusoidal de salida.
Control de potencia
Los IGBTs permiten controlar la cantidad de energía que se entrega a la red eléctrica. Esto es especialmente importante en sistemas de energía solar, donde la cantidad de energía generada puede variar debido a condiciones climáticas cambiantes, como la nubosidad o el ángulo del sol.
Protección contra sobrecargas
Los inversores solares a menudo incluyen circuitos de protección que monitorean las condiciones de carga y protegen el sistema contra sobrecargas. Los transistores IGBT pueden integrarse en estos circuitos para cortar la corriente en caso de condiciones de operación anormales, protegiendo así tanto el inversor como los equipos conectados a él.
4. Ventajas y desventajas de los transistores IGBT
Ahora que conoces más sobre los transistores IGBT, debes tener en cuenta los desafíos que puede presentar. Por lo que a continuación te explicamos más sobre las ventajas y desventajas de los transistores IGBT:
Ventajas
Alta capacidad de conmutación: Los IGBTs pueden conmutar grandes corrientes y voltajes con una velocidad relativamente alta, lo que los hace adecuados para aplicaciones de alta potencia, como inversores de frecuencia y sistemas de tracción.
Baja pérdida de conducción: Comparados con los transistores bipolares de unión (BJTs), los IGBTs tienen una pérdida de conducción más baja, lo que significa que desperdician menos energía en forma de calor durante la conducción de corriente.
Capacidad de bloqueo de alto voltaje: Los IGBTs pueden manejar altos voltajes de forma segura, lo que los hace adecuados para aplicaciones donde se requiere alta tensión, como sistemas de alimentación de alta potencia.
Control de corriente mediante voltaje: A diferencia de los transistores bipolares, los IGBTs se controlan mediante un voltaje aplicado a la compuerta en lugar de una corriente, lo que facilita su integración en circuitos de control.
Baja impedancia de entrada: Los IGBTs tienen una alta impedancia de entrada, lo que significa que requieren menos corriente de accionamiento para cambiar de estado, lo que reduce la carga en los circuitos de control.
Desventajas
Tiempo de conmutación limitado: Aunque los IGBTs pueden conmutar a velocidades relativamente altas, su tiempo de conmutación no es tan rápido como el de los MOSFETs (Metal-Oxide-Semiconductor Field-Effect Transistor), lo que puede limitar su uso en algunas aplicaciones de alta frecuencia.
Sensibilidad a sobretensiones: Los IGBTs pueden dañarse si se someten a sobretensiones o sobrecorrientes durante su operación, lo que requiere la implementación de circuitos de protección adecuados.
Elevada capacitancia de salida: Los IGBTs tienen una alta capacitancia de salida, lo que puede afectar su rendimiento en aplicaciones de alta frecuencia, donde se requiere una conmutación rápida.
Costo: Los IGBTs suelen ser más caros que otros dispositivos de conmutación, como los MOSFETs, lo que puede influir en su selección para aplicaciones donde se requiere un bajo costo unitario.
Conclusión
Los transistores IGBT son dispositivos altamente versátiles que ofrecen una combinación única de capacidad de conmutación de alta potencia y facilidad de control. Sin embargo, es importante considerar cuidadosamente sus características y limitaciones.
